Mit diesem passiven TV8760 VGA Übertragungsset übertragen Sie VGA-Videosignale über ein verdrilltes 4-paariges Kabel – das kann auch Ihre bestehende CAT5-Netzwerkverkabelung sein. Übertragungsreichweiten von bis zu 135 Metern können damit erreicht werden.
Im Gegensatz zum Koaxialkabel überträgt ein VGA-Kabel die drei Primärfarben rot, grün und blau mit jeweils einem eigenen Pin. Dies führt zu einem qualitativ besseren Bild.

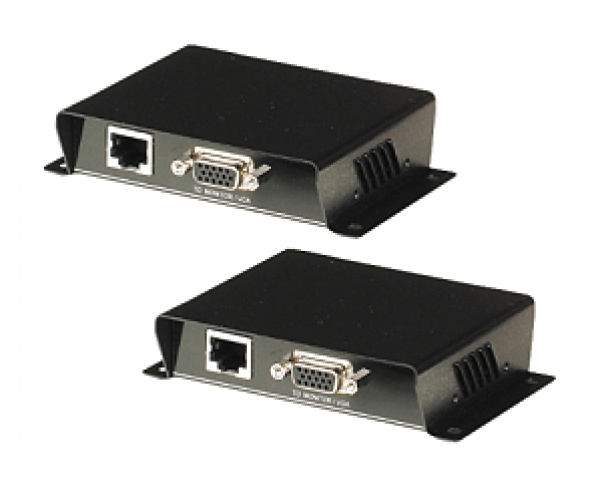

Das Übertragungsset besteht aus einem Sende- und einem Empfangsmodul. Das Sendemodul mit VGA-Eingang schließen Sie am VGA-Ausgang eines Computers an. Das Empfangsmodul verbinden Sie an seinem VGA-Ausgang mit einem Monitor, einem LCD-Projektor oder auch einem Notebook-Computer.
Zur Verbindung der beiden Module werden verdrillte 4-paarigen Kabel eingesetzt, z.B. CAT5-Kabel mit RJ45-Buchse, UTP-Kabel oder STP-Kabel.
Bei einer Übertragungsreichweite von 60 Metern ist eine maximale Auflösung von 1280x1024 Pixel (100 MHz) möglich, bei einer Übertragungsreichweite von 135 Metern sind es 640x480 Pixel (15 MHz).
Produktbesonderheiten:
- Vielfältige Anwendungen: LCD-Projektor-Systeme, Laptops, VGA-Monitore
- Übertragungsentfernung: bis zu 135 m (abhängig von der Bildauflösung)
- Rückflussdämpfung: Max.15 dB von DC bis 60 MHz
- Videoeingang/Videoausgang: VGA-DSUB-Buchse / RJ-45 Buchse
- Eingangssignale 1Vss (75 Ohm)
- Einfügungsdämpfung: < 3 dB pro Paar über den Frequenzbereic
Technische Daten:
Videoeingang: VGA-DSUB, RJ-45
Videoausgang: VGA-DSUB, RJ-45
Einfügungsdämpfung: < 3dB pro Paar über den Frequenzbereich
Rückflussdämpfung: Max. -15dB von DC bis 60MHz
Eingangswiderstand: RGB 75Ohm (DB15 HD) "unbalanced"
Ausgangswiderstand: RGB 100Ohm (RJ-45 abgeschirmt) "balanced"
Horizontale & vertikale Synchronisation: TTL Standard, max. Bandbreite 300kHz
Anschließbare Geräte: VGA-Monitore, LCD-Bildschirme, Laptops, PCs
Übertragungsdistanz: 135m @ 640x480, 15MHz
Geeignetes Kabel: CAT5 STP oder UTP abh. von der Ausstattung
Betriebstemperatur: 0°C - 50°C
Abmessungen (BxHxT): 110x24x77mm
